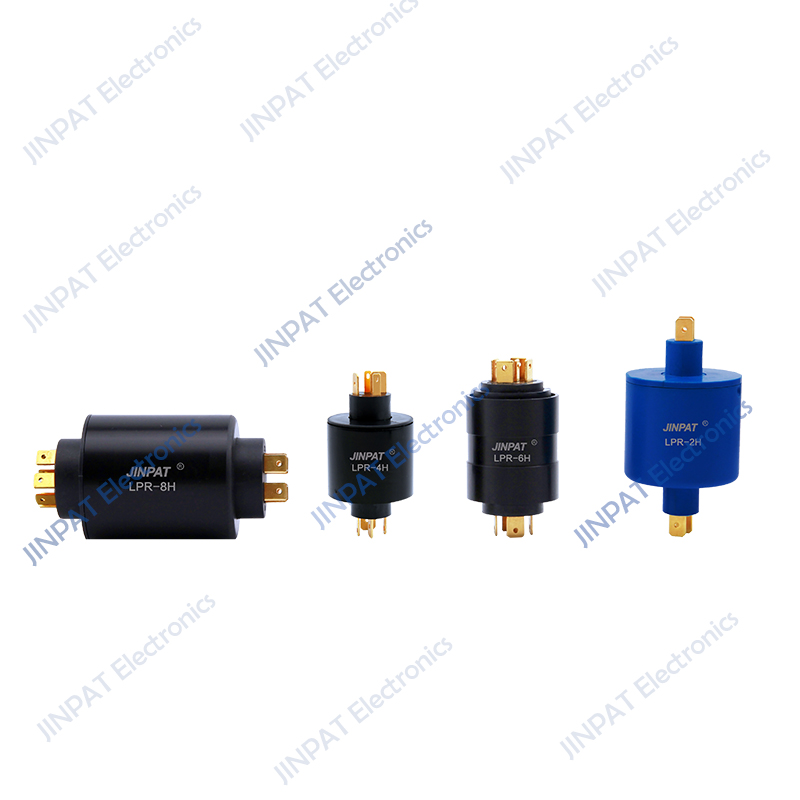

Il collettore rotante con connessioni a pin o fastom della serie LPR adotta un design raffinato e innovativo e sostituisce i cavi con i fastom. Questo modello è conforme agli standard RoHS ed è ampiamente utilizzato in generatori eolici, macchine di produzione, piattaforme rotanti, avvolgicavi e rulli saldanti.
I collettori rotanti con pin JINPAT sono codificati come serie LPR. I collettori rotanti con pin sono stati sviluppati per sostituire I collettori rotanti al mercurio. I collettori rotanti al mercurio sono stati favoriti per un periodo per le loro eccellenti prestazioni elettroniche. Tuttavia, poiché il mercurio è un materiale tossico e danneggia l'ambiente, è gradualmente uscito dal mainstream. E I collettori rotanti con fastom sono stati inventati per sostituirli.
I collettori rotanti con pin JINPAT adottano la connessione con fastom anziché cavi o conduttori. Questo tipo di collettore rotante ha un design compatto. I collettori rotanti con pin JINPAT sono conformi a diversi standard come RoHS, PoHS e CE. Pertanto, I collettori rotanti con pin JINPAT sono preferibili nell'industria di produzione alimentare e delle bevande nonché nel campo dell'imballaggio. In termini di struttura, gli slip ring con connessioni a fastom sono molto riconoscibili dagli altri tipi di slip ring. Essi utilizzano pin o fastom anziché fili, proprio come le spine elettriche che possiamo vedere nella vita di tutti i giorni. Tale caratteristica ne facilita l'installazione nell'applicazione e nello stesso tempo il design del pin è più resistente del collegamento a filo, conferendo allo slip ring una maggiore durata. Gli slip ring con collegamento a pin JINPAT sono in grado di ruotare di 360° gradi garantendo al contempo una trasmissione senza perdite di potenza e segnali. Sono privi di mercurio e rispettosi dell'ambiente. Gli slip ring a perno presentano un basso attrito e un basso rumore elettrico. Gli slip ring a perno JINPAT sono ampiamente utilizzati in generatori eolici, apparecchiature per linee di produzione, piattaforme rotanti, avvolgicavi, rulli saldanti, ecc.
Caratteristiche:
Contatto a pin anziché a filo
Trasmissione di potenza e segnale
Funzione liscia
Bassa resistenza di contatto
Facile da installare
Opzione:
Velocità di rotazione
Numero di circuiti
◎Capacità di corrente
Materiale dell'alloggiamento
Applicazione:
◎ Generatori eolici
Piattaforma rotante
Avvolgitore di cavi e rullo caldo
Attrezzatura della linea di produzione
| Pin Connection Slip Rings | |||||||||||
| Model | Number of Circuits | Voltage （AC/DC） | Current (A) | OD*Length （mm） | Rotor Outer Diameter （D1） | Pin Base Outer Diameter （D2） | Rotor Pin Length （L1） | Rotor Exposed Length （L2） | Stator Base Length （L3） | Stator Pin Length （L4） | Details |
| LPR-2H | 2 | 240V | 2circuits* 25A | φ40*37 | Φ13 | Φ13 | 8 | 12 | 12 | 8 |  |
| LPR-2S | 2 | 240V | 2circuits* 25A | φ40*37 | Φ13 | Φ13 | 8 | 12 | 12 | 8 | |
| LPR-4H(A) | 4 | 240V | 2circuits*5A /2circuits*15A | φ32.9*28.6 | Φ15.5 | Φ15.5 | 8 | 9 | 9 | 8 | |
| LPR-4H(B) | 4 | 240V | 2circuits*5A /2circuits*15A | φ32.9*28.6 | Φ15.5 | Φ15.5 | 8 | 9 | 9 | 8 | |
| LPR-4S | 4 | 240V | 2circuits*5A /2circuits*15A | φ32.9*28.6 | Φ15.5 | Φ15.5 | 8 | 9 | 9 | 8 | |
| LPR-6H | 6 | 240V | 2circuits*5A /2circuits*15A | φ33*36.5 | Φ22.1 | Φ22.1 | 8 | 5.1 | 5.1 | 8 | |
| LPR-8H | 8 | 240V | 2circuits*5A /2circuits*15A | φ45*52 | Φ28.5 | Φ28.5 | 8 | 10 | 10 | 8 | |
